仪表保护箱YXH
产品名称：仪表保护箱YXH
产品编号：13283-317
产品型号：
更新时间：2015.08.11
企业单位：安徽东能电气有限公司
浏览次数：
更多产品图片：
产品详细介绍：
YXH仪表保护箱是一种安全保护装置，可以对内置的仪表起到很好的保护作用，以防仪表室外日晒雨淋、物体碰撞或者运输过程中的撞击、摩擦或其它外力因素而损坏仪表。
仪表保护箱的材质较多，我公司生产的仪表保护箱有玻璃钢保护箱和钢制保护箱，钢制保护箱有碳钢喷塑以及全不锈钢保温箱。
仪表保护箱可适应各种仪表（包括压力、差压、液位、温度等各类变送器）的就地安装。可广泛用于电站、石油、化工、冶金、轻纺、国防工业等系统的仪表保护。
一、安装与使用
1、仪表保温、保护箱应垂直安装，箱子地脚与脚螺栓连接或焊接，亦可根据现场情况由用户自定。
2、安装变送器时，先拆下箱子后壁的导压管进箱板（也可按照用户要求侧壁进箱），然后根据导压管的数量打孔，穿入密封圈和导压管后重新装好穿管板。

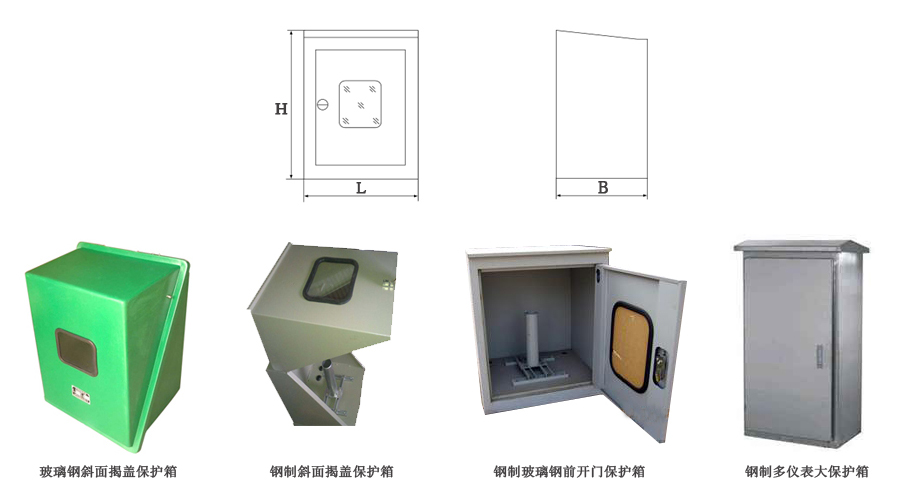

二、仪表保护箱尺寸图：
|
型 号 |
H（高） |
B（深） |
L（宽） |
型 号 |
H（高） |
B（深） |
L（宽） |
|
YXH654 |
600mm |
500mm |
400mm |
YXH1066 |
1000mm |
600mm |
600mm |
|
YXH856 |
800mm |
500mm |
600mm |
YXH1256 |
1200mm |
500mm |
600mm |
|
YXH866 |
800mm |
600mm |
600mm |
YXH1266 |
1200mm |
600mm |
600mm |
|
YXH1056 |
1000mm |
500mm |
600mm |
|
|
|
|
三、订货须知
1、设计院或用户可按仪表数量选用不同规格的仪表保温（保护）箱，并标明变送器和端子排数量。应注明箱体颜色(不注时由制造厂选定)。必要时需提供100×50×1mm尺寸的色泽样板。
2、为确保保护箱的使用效果，订货时要注明：
型号、数量、使用地名、地点，该处的环境***低温度、风速、温度等气象资料。箱内要求保持温度范围。
3、我公司可根据用户特殊要求设计和生产非标准的仪表保温（保护）箱类。
四、仪表保护箱选型表：
|
YXH |
仪表保护箱 | ||||||
|
YXW |
仪表保温箱 | ||||||
|
材质 |
BF |
玻璃钢（复合环氧树脂，耐腐蚀） | |||||
|
G2 |
钢制（碳钢喷塑） | ||||||
|
G4 |
钢制（304不锈钢） | ||||||
|
开门方式 |
A |
斜面揭盖 | |||||
|
B |
正面开门 | ||||||
|
C |
立柱背部连接正面开门 | ||||||
|
D |
座式前半部可卸 | ||||||
|
E |
前后开门 | ||||||
|
保温方式 （保护箱不选） |
D |
电伴热 | |||||
|
Q |
蒸汽伴热 | ||||||
|
箱体高度 |
6 |
600mm | |||||
|
8 |
800mm | ||||||
|
10 |
1000mm | ||||||
|
12 |
1200mm | ||||||
|
箱体深度 |
5 |
500mm | |||||
|
6 |
600mm | ||||||
|
箱体宽度 |
4 |
400mm | |||||
|
5 |
500mm | ||||||
|
6 |
600mm | ||||||
|
注：箱体规格可定做，订货时提供宽*深*高的具体规格。 | |||||||
