  • HSDYJBC系列智能电容器

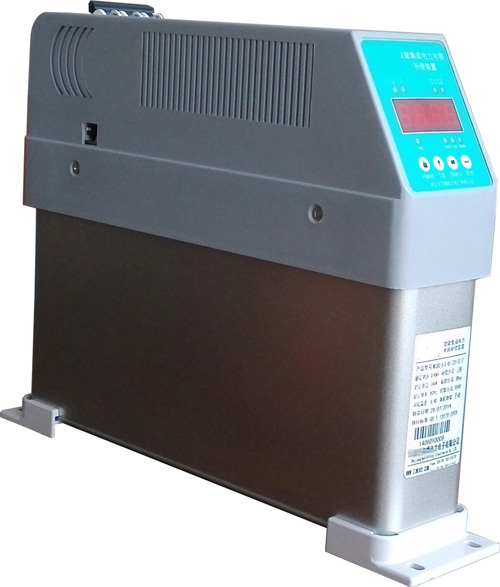

    产品名称:HSDYJBC系列智能电容器
    产品编号:14930-326
    产品型号:
    更新时间:2015.08.11
    企业单位:安徽东能电气有限公司
    浏览次数:
    更多产品图片:




    产品详细介绍:

    HSDYJBC系列智能式低压电力电容器(以下简称为“本产品”)是安徽东能电气有限公司开发研制拥有自主知识产权的新一代无功补偿装置.产品通过了******电力试验所的试验检测;并且取得******多项技术zl****。它是以自愈式低压电力电容器和半导体机械一体化开关为主体.ARM微处理器为控制CPU。采用微电子软硬件技术对半导体机械一体化开关的闭合和断开进行有效的过零控制.实现智能电力电容器一体化装置的过零投切技术。产品集传感技术、网络技术结合***新电气技术集成干一体.将电力电容器智能化、小型化、模块化。产品在结构上突破了现有低压无功补偿设备,集中管理的模式;补偿系统具有器件少、温升低、体积小、功耗低、结构简单、安装方便等优点;内部各功能模块拼装结构简洁合理、电气间隙大.安全性高、可靠性好、经济性强、使用方便等特点。电压过零投入减少涌流对系统电压的冲击;电流过零切除能有效的避免电弧。对稳定系统电网.降低电网无功损耗和提高电容器的使用寿命.并实现节能环保等有重大意义。



        技术优势:

            本产品接到外部控制信号后.通过逻辑判断.自动寻找***佳投入(切除).保诵立零投切.无涌流;触点无烧结;谐波分断可靠;同时具有电压异常保护、负载缺相保护、电流异常保护、元1韦致障保护、温度保护、断电保护、运行指示等功能,同时对相应参数的配置可以做到一定范围可调。与同类产品相比.本产品在技术上具有极大的xj****性:有效低耗.环保节能.尤其在涌流控制和安全可靠性方面有新型技术创新。



        应用领域:

            产品广泛应用于低压感性负载三相不平衡系统.如住宅小区、城市电网、农村电网、民用建筑、工矿、企业、医疗、科研、石油化工、电气化铁路及轨道交通等配电变压器、低压电线路无功补偿制E压感性负载的无功补偿.用于提高功率因数.降丁氏线路耗损,稳定电网电压,保证供电质量.节能降耗增效效果显著。

    主要技术参数:

       技术标准

    GB/T22582-2008《电力电容器低压功率因数补偿装置》

    GB/T15576-2008《低压成套无功功率补偿装置

     JB/T7117-1993《低压并联电容器装置》

    DL/T842-2003《低压并联电容器装置使用条件》



       环境条件

    (1)环境温度:-35~ +75

    (2)相对湿度:2520%~90%;无凝露

    3海拔高度:≤2000m



       工作电压

    (1)装置额定工作电压:共补:~380V

                           分补:~220V

    (2)电压允许偏差:电源额定电压±20%

    (3)电压波形为正弦波,畸变率小于5%

    (4)额定工作频率:50Hz

    (5)主回路功耗:<1W



       测量误差

    (1)电压:1%80%~120%额定电压范围内)

    (2)电流:≤0.5%50%~120%额定电流范围内)

    (3)功    率:≤1%  (4)功率因数:±0.01

    (5)温    度:±1



       保护误差

    (1)电  压:≤1%     (2)电  流:≤0.5%

    (3)温  度:≤1    (4)时  间:±10ms



       技术指标

    1使用寿命:投切100万次

    2相    数:三相(共补△接法,分补Y型接法)

    3整机功耗:10W      4触点压降:≤100mV

    5接点耐压:≥2500V     6动态响应时间:≤1S

    7连续两次接通时间间隔:45S(可调)

    8单次投入运行***小时间:10S

    9绝缘等级:正常大气条件下,≥10MΩ

    10控制准确率:100%

    11电容器容量运行时间衰减率:≤1%/年

    12电容器容量投切衰减率:≤1%/年





     控制方式

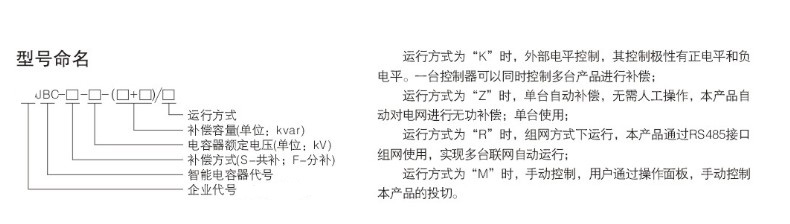

        运行方式为“Z”时(参数显示“FS00”),单台自动补偿,无需人工操作,本产品自动对电网进行无功补偿;单台使用(需配我公司二次专用电流互感器)

        运行方式为“K”时(参数显示“FS01”),外部电平控制,其控制极性有正电平和负电平。一台控制器可以同时控制多台产品进行补偿;

        运行方式为“M”时(参数显示“FS02”),手动控制,用户通过操作面板,手动控制本产品的投切。

        运行方式为“R”时(参数显示“FS13”)RS485通信控制方式下,本产品通过控制器发送RS485投切指令,多台并联运行(分补*2+共补*3≤64路

        运行方式为“RW”时(参数显示“FS03”)自行组网方式下运行,本产品通过通讯数据网络接口组网使用,实现多台联网自动运行(需配我公司二次专用电流互感器)。
