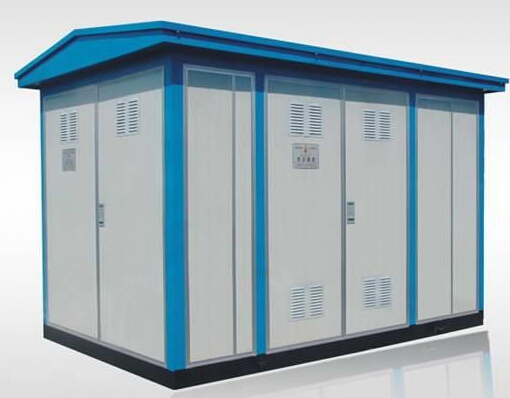

YB-40.5-30欧式箱变

YB□-40.5系列欧式箱式变电站型号含义YB——预装式变电站□——布置方式:M表示目字型、P表示品字型40.5——设计序号□——变压器容量YB□-40.5系列欧式箱式变电站产品优点1、结构灵活,其
  • 质量稳定:实行全过程质量监控,多方位检测!
  • 合理的价格:有效的内部成本控制,减少开支,为客户服务!
  • 快速交货:完善的生产线,充足的库存,缩短交货时间!
  • 电话:0550-7095297,7095397
  • 传真:0550-7095197
  • 邮箱:ahdonen@126.com
产品介绍

YB□-40.5系列欧式箱式变电站型号含义
YB——预装式变电站
□——布置方式:M表示目字型、P表示品字型
40.5——设计序号
□——变压器容量
YB□-40.5系列欧式箱式变电站产品优点
1、结构灵活,其高压室、变压器室和低压室不同布置方式,可分为“L”字形布置、“目”字形布置和“品”字形布置;
2、设计周到,箱变外壳所有的门都向外开启,开启角度均大于90°,并有定位装置,门上装有能防雨、防锈和防堵的锁;为了便于检修,变压器室、低压室和高压室均设有照明装置,由各室的外门控制其开关;
3、安全可靠,箱变变压器室设有两层门,内层门设有电气联锁装置,即内层门未关闭时,变压器馈线环网柜不能合闸,运行时,内层门若被打开,变压器馈线环网柜瞬时跳闸,以保护运行人员或检修人员误入带电间隔。
YBM系列预装式变电站使用环境
◆ 环境温度:  ***高气温+40℃,***低气温-30℃;
◆ 海拔:  ≤1000m;
◆ 风速:  相当34m/s不大于700pa ;
◆ 湿度:  日相对湿度平均值不大于95%,
          月相对湿度平均值不大于95%;
◆ 防震:水平加速不大于0.4m/s2,垂直加速度不大于0.15m/s2;
◆ 安装地点倾斜度:不大于3°;
◆ 安装环境
    周围空气应不受腐蚀性、可燃性气体等明显污染,安装地点无剧烈震动;
◆ 订购本产品超出上述条件的规定时,可与本公司协商。
YB□-40.5系列预装式变电站性能特点
1. 本产品体积小,重量较轻,外观美观,远优于一般的土建变电所,运行安全可靠,电气绝缘性能好。由高压受电装置、配电变压器和低压装置三部分有机结合,分高压室,变压器室和低压室三个功能室,可根据用户要求做成单台或双台变压器的供电方案。高压室功能齐全,由HXGN□-10环网柜组成一次供电系统,可布置成环网,终端或双电源供电方式,又可装设高压计量单元进行高压计量。变压器可选择S9、S10或其他损耗油浸变压器或干式变压器。变压器室设自动强迫风冷系统及照明系统。低压室应用户要求采用面板或柜装式结构,可提供动力配电,照明用电,无功功率补偿、电能计量等多种功能单元,方便用户的供电管理,保证供电质量。
2. 高压室结构紧凑合理,并且符合“五防”要求。各室均可设有自动或强迫照明装置。另外,高、低室所选用全部元件性能可靠,操作方便,使产品运行安全可靠,操作维护方便。
3. 采用自然通风和强迫通风两种方式,使通风冷却良好。变压器和低压室均有通风道。排风扇有温检装置,按整定温度自动启动和关闭,保证变压器满负荷运行。
4. 箱体结构能防止雨水和污物进入,可采用复合板、热镀锌板、不锈钢板等材料,经防腐处理,具备长期户外使用的条件,确保良好的防腐、防水、防尘性能,使用寿命长、外形较美。
